Плантограф ПЗ-01

Плантограф ПЗ-01

Плантограф ПЗ-01 предназначен для визуального скринингового анализа (непосредственно с зеркала плантографа) состояния опорно-двигательного аппарата человека, диагностики и мониторинга ортопедических заболеваний и деформаций стоп у детей и взрослых, а также для подбора и изготовления стелек (ортезов) и обуви.

Платформа «Плантографа ПЗ-01» позволяет визуально:
• оценить продольный и поперечный своды стоп;
• оценить завал стоп внутрь (гиперпронация) или к наружи (избыточная супинация) переднего и заднего отделов стоп;
• определение перегруженных участков стопы (натоптыши, сухие мозоли);
• оценить реакцию сводов стопы и изменения положения пяточной кости при функциональных тестах (“сидя”, “стоя двуопорно”, “стоя одноопорно” и т.п.);
• оценить состояние стоп и степени их деформации;
• определить зоны локальных перегрузок стоп.

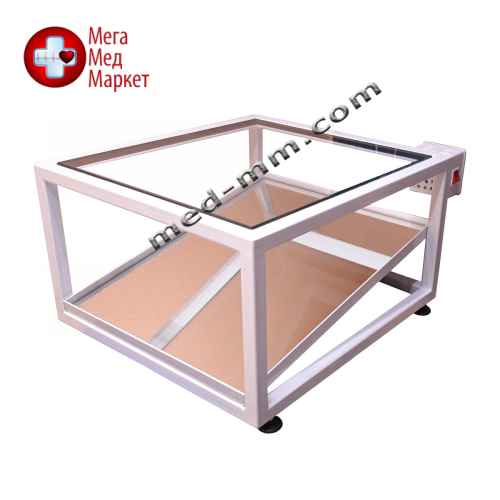

Плантограф для экспресс-диагностики патологии стоп содержит горизонтальную, плоскопараллельную опорную пластину для размещения стоп, выполненную из оптически-прозрачного материала и установленную под ней, под углом к опорной пластине, зеркало. Опорная пластина и зеркало установлены на металлической раме в резиновых уплотнениях. Блок освещения выполнен в виде двух светодиодных LED лент, установленных на противоположных сторонах рамы. Устройство позволяет повысить точность определения деформаций стоп при высокой контрастности полученного изображения, особенно во время массовых исследований, простоте и информативности исследования и его общедоступности. Благодаря простоте конструкции используется для диагностических кабинетов, медицинских центров и других лечебно-профилактических учреждений.

Основные технические характеристики:
– габаритные размеры опорной рамы: 500-550-300 мм;
– размеры площадки для стоп: 450*500 мм;
– габаритные размеры стула для пациента: 600-350-700 мм;
– толщина опорного стекла 12 мм;
– угол наклона отражающего зеркала: 15 градусов;
– светодиодный светильник расположен на передней и задней поверхностях рамки стекла, мощность-2х10Вт, 12V;
– масса платформы не более 30,0 кг;
– максимально нагрузка на рабочую поверхность не более 150 кг.

КОМПЛЕКТ ПОСТАВКИ ПЛАНТОГРАФА ПЗ-01:
– Корпус металический – 1шт.
– Опорное стекло – 1шт.
– Отражающее зеркало – 1шт.
– Светодиодные LED ленты – 2 шт.
– Блок питания – 1шт.
– Стул для пациента – 1шт.
– Паспорт – 1шт.
